- 天龍國五檢衡車-天龍四軸國五檢衡車-天龍國五計量檢衡車DWJ5311JJH
- 發表于：2016-04-21 分類：四軸計量檢衡車 瀏覽次數： 來源于：原創
DWJ5311JJH型計量檢衡車

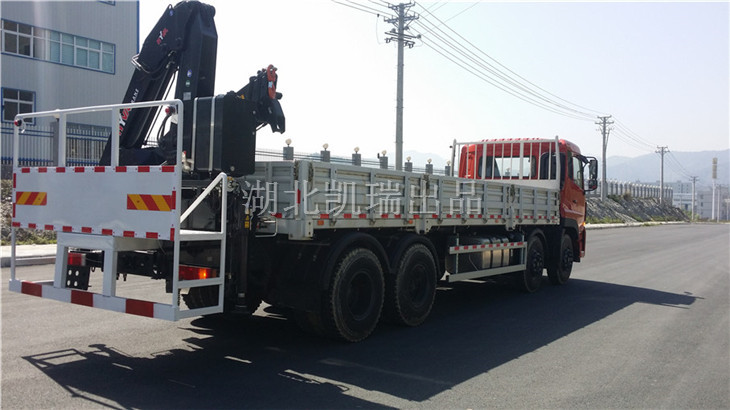

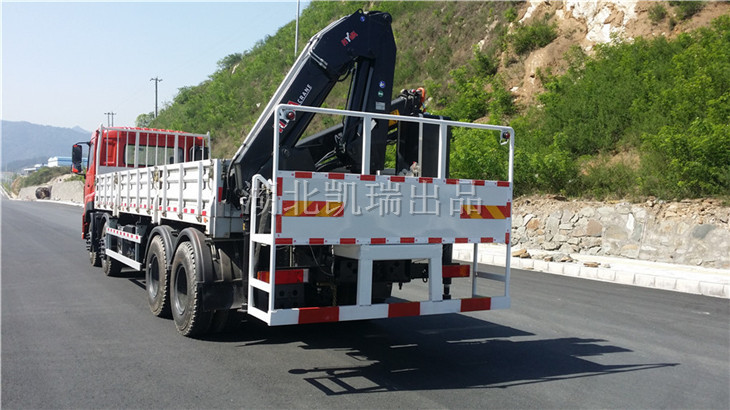

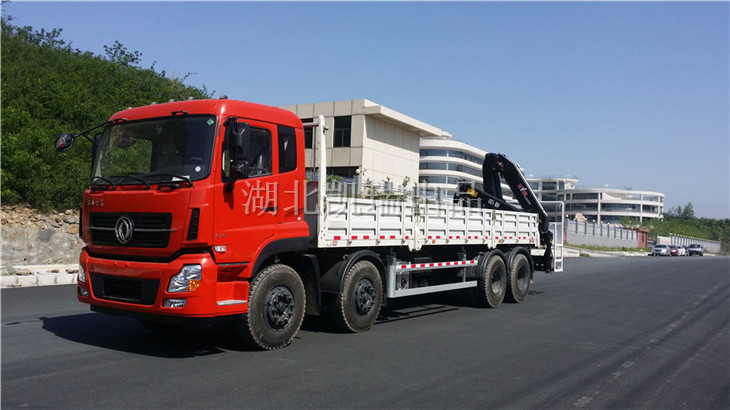

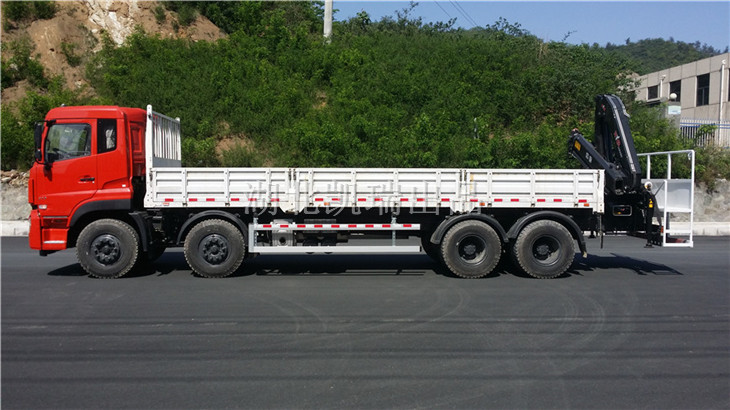

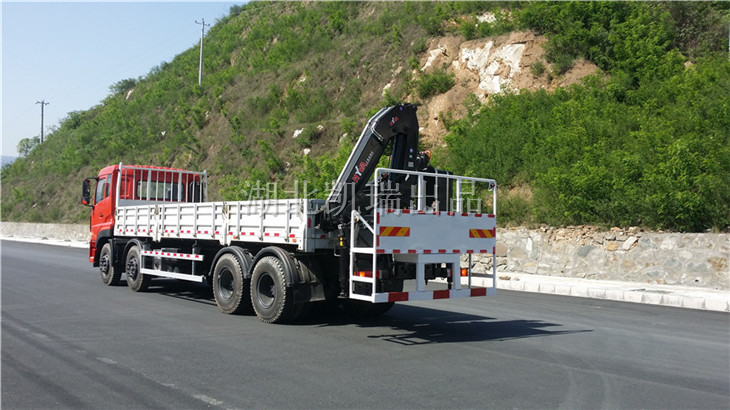

車輛外觀
東風天龍D530 31噸計量檢衡車由底盤,砝碼,砝碼架,起重機,車箱組成,車廂整體為紅色，車箱底部輔設≥5mm厚的防滑鋼；車廂橫梁、縱梁連接為鉚接結構。吊機后置，可加裝操作平臺，整體型副車架，配裝工具箱、備胎架。
車輛底盤
本車采用東風商用車原裝底盤，ISL9.5-315E40A國四315馬力發動機，動力強勁，性能可靠，軸距1850+4600+1350MM，295/80R22.5輪胎，外形尺寸11900×2500×3850MM，帶原廠ABS。
車輛上裝
起重機為海沃HB120 E2型，最大起升載荷6000KG，臂體為進口型材，一次成型六邊形，焊縫僅一條，吊臂鋼板為700型高強度鋼板，油泵為進口知名品牌，主要閥、鎖件及硬管、接頭為進口知名品牌。標配16個砝碼，可根據客戶需求增加。
工藝特點
1.轉臺結構，變截面等應力箱型框架結構，采用高強度鋼全焊接。
2.液壓系統，采用柱塞泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理。
3.控制，常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4.回轉機構，齒輪齒條式，全液壓。
5.伸縮臂，伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-7米區間任意臂長長度。
6.安全裝置，液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖。
配置參數
|
【主要技術參數】 |
|
|||||||||
|
產品商標 |
匯斯誠 |
公告批次 |
公告正在開發-還未公布 |
|
||||||
|
產品名稱 |
計量檢衡車 |
產品型號 |
DWJ5311JJH型計量檢衡車 |
|
||||||
|
總質量(Kg) |
31000 |
罐體容積(m3) |
|
|
||||||
|
額定載質量(Kg) |
|
外形尺寸(mm) |
11900,11500×2500×3850 |
|
||||||
|
整備質量(Kg) |
30870,30805 |
貨廂尺寸(mm) |
- |
|
||||||
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
||||||
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
||||||
|
接近角/離去角(°) |
28/12 |
前懸/后懸(mm) |
1460/2490,1460/2240,1460/2160, 1460/2970,1460/2720,1460/2640 |
|
||||||
|
軸數 |
4 |
軸距(mm) |
1850+4350+1350,1950+4250+1350, 1850+4350+1430,1950+4250+1430, 1850+4600+1350,1950+4500+1350, 1850+4600+1430,1950+4500+1430, 1950+4250+1300,1950+4500+1300, 2050+4400+1350,2050+4000+1350, 1850+4600+1400 |
|
||||||
|
軸荷(Kg) |
6500/6500/18000(并裝雙軸) |
最高車速(Km/h) |
90 |
|
||||||
|
其它 |
備注:1.主要用于技術監督局或計量檢測所配備檢測汽車衡器專用移動式計量檢定車,砝碼為 固定裝置,砝碼可以選擇形狀不同但總質量相同圓柱體,長方體,正方體,矩型等形狀;2.側防護 裝置所用材料為鋁材質,與車架螺栓連接,后下部防護裝置所用材料為Q235,與車架焊接固定, 截面尺寸為:120×60×2400(mm),離地高470mm;3.選裝不同的貨箱欄板結構,選裝后部操作平 臺形式,選裝支腿及工具箱位置;4.隨底盤選裝平頂駕駛室,高頂駕駛室頂部氣喇叭為選裝件, 選裝燈具完全一樣僅局部外觀不同的駕駛室;5.選裝起重機型號,最大起重載荷,自重分別為 PK15500,7100kg,2550kg;PK12000,6100kg,2430kg;PK23500,7350kg,2600kg;HIAB X-CLX178,6900kg,2650kg;HIAB111,6400kg,2250kg;HIAB144,6600kg,2450kg;,HIAB288,6600k g,2450kg;SQZ-6.3(QYS-6.3Z),6100kg,2430kg;SQZ-8(QYS-8Z),7100kg,2550kg;SQZ-12(QYS-1 2Z),7350kg,2600kg;HB120(HV147),6400kg,2250kg;HB150(HV197),6600kg,2450kg;HB250,690 0kg,2650kg;6.軸距與后懸對應關系(總長=前懸+軸距+后 懸):11900=1500+1850+4600+1350+2600=1500+1950+4500+1300+2650=1500+2050+4400+1350+2 600,11500=1500+1850+4600+1350+2200=1500+1950+4500+1300+2250=1500+2050+4400+1350+2 200;7.裝有ABS,ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司;型 號:3631010-C2000;8.安裝具有衛星定位功能的行駛記錄儀. |
|
||||||||
|
【底盤技術參數】 |
|
|||||||||
|
底盤型號 |
DFL1311A10 |
底盤名稱 |
載貨汽車底盤 |
|
||||||
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
||||||
|
外形尺寸(mm) |
11475,11100,11300,11590×2500×3030,3600,3690,3770,3100,3800 |
輪胎數 |
12 |
|
||||||
|
接近角/離去角(°) |
28/12,28/13 |
輪胎規格 |
11.00-20,11.00R20,295/80R22.5 |
|
||||||
|
鋼板彈簧片數 |
9/9/10,8/8/10,3/3/4,9/9/- |
前輪距(mm) |
2040/2040,1960/1960 |
|
||||||
|
燃料種類 |
柴油 |
后輪距(mm) |
1860/1860 |
|
||||||
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|
||||||||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
||||||
|
ISDe270 40 ISLe270 40 ISLe292 40 ISLe315 40 ISC8.3-270E40A ISC8.3-292E40A dCi320-40 ISL9.5-315E40A YC6L280-42 YC6L310-42 ISL9.5-340E40A DDi75S270-40 DDi75S292-40 ISL9.5-292E40A DDi75S315-40 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風商用車有限公司 |
6700 8900 8900 8900 8300 8300 11120 9460 8424 8424 9460 7530 7530 9460 7530 |
198 199 215 231.5 198 215 236 232 206 228 251 199 215 215 232 |
|
||||||
